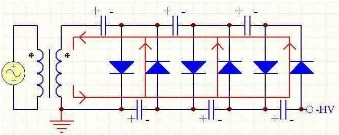

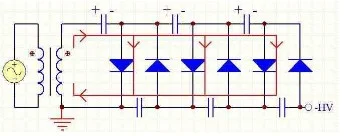

如果不带负载，稳态时，除了最左边的那个电容，其他每个电容上的电压为2U，所以总的输出电压为6U。事实上，由于高阶倍压整流电路带载能力很差，输出很小的功率就会导致输出电压的大幅度跌落。假设输出电流为I，每个电容的容量相同，为C，交流电源频率为f，则电压跌落为：输出电压纹波为：
倍压整流电路典型应用

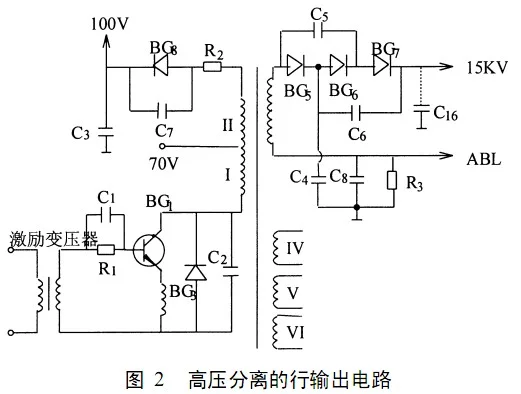

（1）16 英寸黑白电视机输出电路，由于显像管电子束电流很小（约几百微安），高压采用倍压整流，如图2中， B2为逆程变压器，B2和BG5~BG7、C4~C6为倍压整流电路。

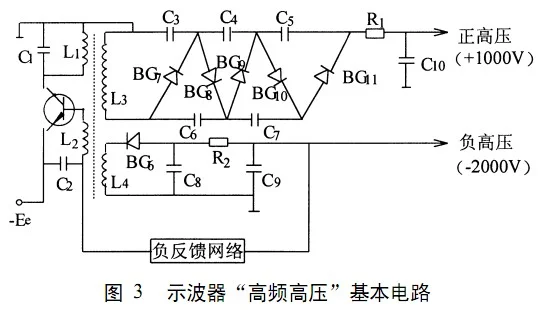

（2）通用示波器的主机高压电源包括一路正高 压两路负高压，电路采用“高频高压”方式，基本电路如图3。
BG1、L1、L2和C1组成高频振荡器、振荡信号在L3、L4上升高压，经C3~C7、BG7~BG11五倍压整流，R1、C10滤波后输出正高压供给加速成阳极。BG6半波整流，C8、C9和R2π型滤波，获得负高压供给阴极。
倍压整流电路优缺点分析

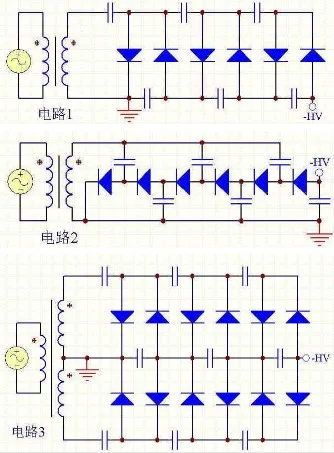

倍压整流电路有多种结构，各有优缺点。常见电路如下：
这三个电路都是6倍压整流电路，各有特点。我们通常称每2倍为一阶，用N表示，上述电路都是3阶，即N=3。如果希望输出电压极性不同，只要将所有的二极管反向就可以了。
电路1的优点是每个电容上的电压不会超过变压器次级峰值电压U的两倍，即2U，所以可以选用耐压较低的电容。缺点是电容是串联放电，纹波大。
电路2的优点是纹波小，缺点是对电容的耐压要求高，随着N的增大，电容的电压应力随之增加。图中最后一个电容的电压达到了6U。
电路3是电路1的改进，优点是纹波比电路1小很多，电容电压应力不超过2U。缺点是电路复杂。
倍压整流电路二倍压
电路由变压器B、两个整流 二极管D1、D2及两个电容器C1、C2组成。其工作原理如下：二倍压整流电路e2正半周（上正下负）时，二极管D1导通，D2截止，电流经过D1对C1充电，将电容C1上的电压充到接近e2的峰值√2E2 ，并基本保持不变。e2为负半周（上负下正）时，二极管D2导通，D1截止。此时，C1上的电压Uc1=√2E2与电源电压e2串联相加，电流经D2对电容C2充电，充电电压Uc2=e2峰值+1．4E2≈ 2√2E2。如此反复充电，C2上的电压就基本上是2√2E2 了。它的值是变压器电级电压的二倍，所以叫做二倍压整流电路。
在实际电路中，负载上的电压Usc=2X1.4E2 。整流二极管D1和D2所承受的最高反向电压均为Usc 。电容器上的直流电压Uc1=E2 ，Uc2=2E2 。可以据此设计电路和选择元件 。
倍压整流电路三倍压
在二倍压整流电路的基础上，再加一个整流二极管D3和－个滤波电容器C3，就可以组成三倍压整流电路，三倍压整流电路的工作原理是：在e2的第一个半周和第二个半周与二倍压整流电路相同，即C1上的电压被充电到接近√2E2 ，C2上的电压被充电到接近2√2E2 。当第三个半周时，D1、D3导通，D2截止，电流除经D1给C1充电外，又经D3给C3充电， C3上的充电电压Uc3=e2峰值+Uc2一Uc1≈2√2E2 这样，在RFZ，上就可以输出直流电压Usc=Uc1i+Uc3≈3√2E2，实现三倍压整流。三倍压整流电路在实际电路中，负载上的电压Ufz≈3x1.4E2整流二极管D3所承妥的最高反向电压也是 电容器上的直流电压为3√2 E2。
照这样办法，增加多个二极管和相同数量的电容器，既可以组成多倍压整流电路。当n为奇数时，输出电压从上端取出：当n为偶数时，输出电压从下端取出。
必须说明，倍压整流电路只能在负载较轻（即Rfz较大。输出电流较小）的情况下工作，否则输出电压会降低。倍压越高的整流电路，这种因负载电流增大影响输出电压下降的情况越明显。
用于倍压整流电路的二极管，其最高反向电压应大于 。可用高压硅整流堆，其系列型号为2DL。如2DL2/0.2，表示最高反向电压为2千伏，整流电流平均值为200毫安。倍压整流电路使用的电容器容量比较小，不用电解电容器。电容器的耐压值要大于1.5x ，在使用上才安全可靠 。
倍压整流电路倍压整流
在一些需用高电压、小电流的地方，常常使用倍压整流电路。倍压整流，可以把较低的交流电压，用耐压较高的整流二极管和电容器，“整”出一个较高的直流电压。倍压整流电路一般按输出电压是输入电压的多少倍，分为二倍压、三倍压与多倍压整流电路 。
